熱管和均溫板散熱器

均溫板

VC均溫板直譯叫蒸汽腔，業內一般叫平面熱管、均溫板、均熱板。隨著芯片功率密度的不斷提升，VC已經廣泛應用在CPU、NP、ASIC等大功耗器件的散熱上。VC均熱板是Vapor Chamber的縮寫，全稱是：真空腔均熱板散熱技術。早期手機散熱普遍以石墨作為主要材料，可以稱其為第一代散熱。那么銅管液冷就是第二代散熱技術，而VC均熱板則是最新的第三代散熱技術。VC液冷可以被看作銅管液冷的升維技術，兩者雖然都是氣液相變的原理，不同的是熱管只有單一方向的“線性”有效導熱能力，而VC相當于從“線到面”的升維，可以更好的將熱量從四面八方帶走。

在線咨詢

產品詳情

均溫板工作原理？

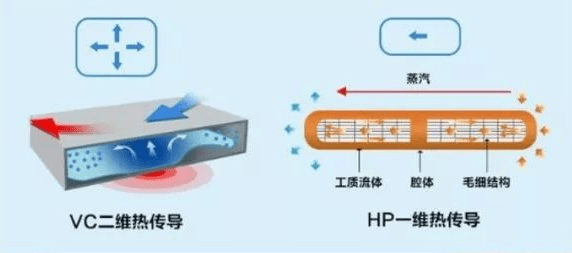

均溫板（VaporChamber）技術從原理上類似于熱管，但在傳導方式上有所區別。熱管為一維線性熱傳導，而真空腔均熱板中的熱量則是在一個二維的面上傳導，因此效率更高。具體來說，真空腔底部的液體在吸收芯片熱量后，蒸發擴散至真空腔內，將熱量傳導至散熱鰭片上，隨后冷凝為液體回到底部。這種類似冰箱空調的蒸發、冷凝過程在真空腔內快速循環，實現了相當高的散熱效率。
