型材散熱器

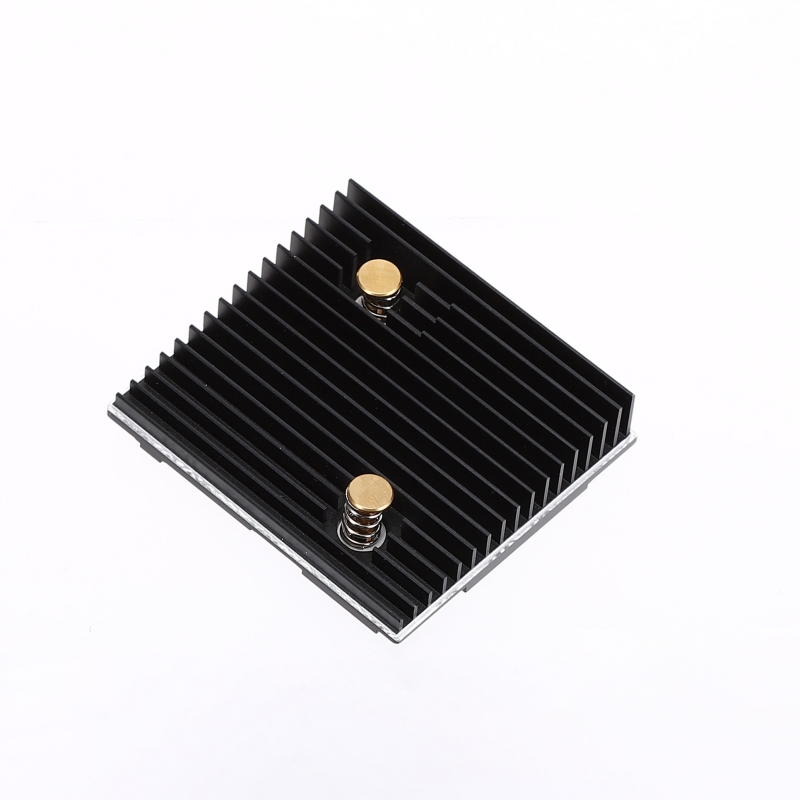

鋁型材散熱器

1. 鋁型材散熱器具有外型美觀、重量輕、散熱性能好，節能效果好等特點。
2. 鋁型材散熱器表面經過陽極氧化進行表面處理以增加鋁材的抗蝕性、耐磨性及外表的美觀度。
3. 鋁擠壓成型散熱器一般用于高功率散熱元件和散熱系統，海川熱能根據現有成熟的鋁擠型型材散熱器技術，可以提供可靠的自然對流環境下的散熱解決方案。
4. 通過模具實現鋁擠壓成型，可實現復雜的散熱齒片結構，這些復雜的散熱齒片更大提高了散熱表面面積，同時降低了鋁塊加工的成本和時間。

在線咨詢

產品詳情

為什么要選擇擠型散熱器？

1. 比沖壓成型的散熱片更高效。
2. 比機械加工更節約成本。
3. 有多種標準形狀和尺寸可供選擇。
4. 輕松的定制實現比銅更輕，優勢明顯。
5. MAX CLIP扣件系統無需安裝硬件和工具。

擠型散熱器設計

1，擠出率

1）定義：是擠型模上的齒高與其齒根比值的最大值。

2）擠型比是鋁擠模難易程度的重要參數，擠型比越大模具越難開，一般擠型比盡量不要超過20。

擠出比=翅片高度/翅片間隙≤20

2，擠壓段的對角線長度

1）對角線的長度取決于模具的難度和擠出機的噸位，海川在粵港澳灣區擁有這樣的長期合作供應商，可達到9000噸。

2）在我們的原始設計之初，我們必須設法縮短對角線長度，以減少擠出機的噸數；隨著機器噸數的增加，單位擠出重量的成本會更高。

3，齒形特點

海川擠型機器噸位

機臺噸位	對角線尺寸	倍數 （齒高/齒間距）	機臺噸位	對角線尺寸	倍數 （齒高/齒間距）
600T	<120mm	24	2750T	<250mm	21
880T	<130mm	24	3000T	<320mm	20
1000T	<150mm	22	3600T	<350mm	20
1500T	<180mm	22	4000T	<400mm	20
1800T	<200mm	21	6500T	<540mm	19
2500T	<230mm	21	8000T	<700mm	16
